Автоматика для откатных ворот

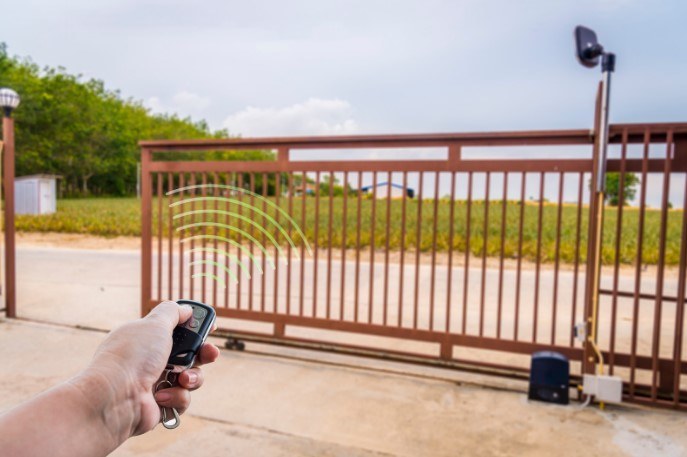

Автоматизация работы откатных ворот нужна для улучшения функциональности системы, повышения безопасности. Установить комплект (привод для откатных ворот) можно на готовые конструкции или включить этот этап при обустройстве новых. Важно подобрать автоматику для откатных ворот, учитывая все факторы – характеристики, внешние влияния, условия эксплуатации.

Обзор стандартного комплекта автоматики для ворот

Состав наборов автоматизации стандартный, возможна разница в конструкции и материалах изготовления отдельных компонентов. Причина – они рассчитаны под различные значения максимальных нагрузок. Поэтому кроме базовой комплектации необходимо изучить все параметры каждого компонента. Такой подход повысит надежность работы всей системы.

Список стандартных компонентов автоматики.

  1. Редуктор в сборе.
  2. Зубчатая рейка.
  3. Концевые выключатели.
  4. Пульты д/у для дистанционного управления.

Совет: на работу системы влияют внешние факторы. Так, нагрузка на двигатель может увеличить при обледенении фурнитуры откатных ворот, сильном ветре или налипании снега. Для компенсации этих явлений подбирают набор с запасом по мощности до 30%.

Редуктор для откатных ворот

Это корпус, внутри которого расположены основные элементы автоматики откатных ворот – электродвигатель, шестерни, плата управления.  Корпус привода защищает их от внешних влияний – влаги, перепада температур, загрязнений. Нижняя часть адаптирована для правильного монтажа, но дополнительно нужно применять регулировочные установочные пластины.

Помимо расчета мощности двигателя учитывают условия эксплуатации – минимальная и максимальная допустимая температура. Плата электронного управления должна иметь дополнительную защиту от конденсата.

Зубчатая рейка

Устанавливается на нижней части откатной створки. На нее приходятся усилия, передаваемые внешними шестернями. Поэтому рекомендуемый материал изготовления зубчатой рейки – толстостенная сталь с оцинкованным покрытием. Пластиковые аналоги менее надежны, так как изменяют свойства при низких температурах.

Необходимый размер зубчатой рейки автоматики зависит от длины проезда. Нужно взять небольшой запас по длине, что упростит монтаж. Стандартный размер рейки в комплектах – 4 м. Для ремонта, замены или очень больших откатных створок ее можно докупить отдельно.

Пара концевых выключателей

Это датчики, указывающие фактическое положение створки. Они коммутируют с электронной платой управления, нужны для остановки двигателя. Устанавливаются на створку, расположение зависит от принципа действия. Магнитные концевые выключатели монтируют на зубчатую рейку, механические – на каркас створки.

Магнитные модели более надежные в эксплуатации, так как в их конструкции нет подвижных элементов. Механические аналоги дешевле, но из-за обледенения, засорения у них высокая вероятность заклинивания.

На что обратить внимание при выборе

Основной параметр – масса створки. Автоматика для откатных ворот имеет ограничения по максимальной нагрузке, которая может составлять до 2000 кг. Для расчета веса створки нужно узнать массу решетчатого каркаса и обшивки.

Дополнительные факторы выбора:

  • внутренние шестерни должны быть изготовлены из бронзы или стали, использование комплектов с пластиковыми аналогами не рекомендуется;
  • внешние шестерни делают из инструментальной стали;
  • сложность настройки блока управления;
  • дополнения в наборе – усилитель радиосигнала, фотоэлементы.

Перед установкой нужно проработать схему монтажа. Ее основой являются рекомендации от производителя. Если в процессе установки и настройки возникают сложности, необходимо получить информацию у консультантов.
